langgraph supervisor 模式实践

LangChain 和 LangGraph 是两个用于构建和管理与大语言模型（Large Language Models, LLMs）互动的工具。

LangChain 是一个用于将不同的语言模型和自然语言处理（NLP）工具链集成到一个统一框架中的工具。它允许开发者更方便地结合和切换不同的语言模型，以及利用各种预处理和后处理模块。LangChain 的目标是提供一个灵活的、可扩展的工具集，以简化开发者在构建复杂语言应用程序时的工作。

LangGraph 是一个用于构建和管理复杂语言模型工作流的图形化工具。它通过图形界面和底层 API，使得用户能够直观地设计和管理各种任务流（workflow），这些任务流可以包含多个步骤和条件，以便更好地实现复杂的语言处理任务。

本文是对接 llm 监管模式的一个示例流程代码，调用多 agent 实现组合功能。

实现 midwayjs 接口对接 langgraph 的流式传输
langgraph 自定义 tool 对接私有 api、并生成目标响应内容
langgraph 实现 supervisor 监管模式，按任务要求分配不同的执行任务 Agent
前端渲染显示生成的内容并用 React 组件呈现

剩下要做的点有：

对接向量模型，实现内部知识库。
基于开源模型微调，构建一个内部行业的大模型

以上只是美好的梦想罢了，哈哈，没有机器，也没有时间，没法玩儿下去了。

实现方法
#

后端
#

使用 langchain langgraph midwayjs 实现

supervisor 监管者根据问题分配要执行的 Agent
假设有 2 个 Agent
- Agent1 配合多个 tools，实现查询内部的多个接口，返回接口的一些统计数据
- Agent2 实现生成 react 组件文本内容，如绘制图表，生成表格等

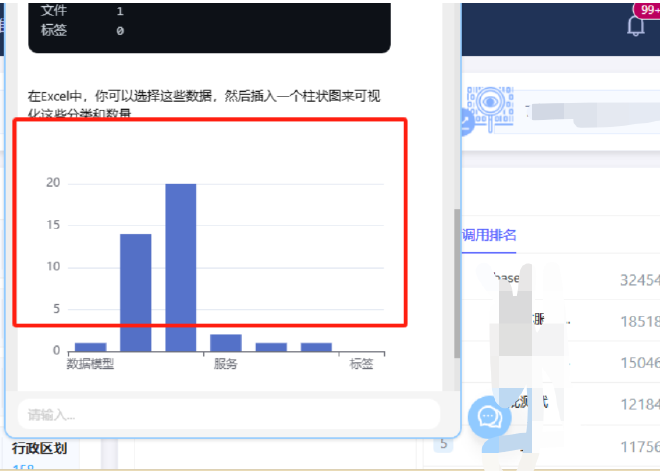

使用示例：查询有多少元数据，并绘制柱状图

执行过程： supervisor -> agent 1 -> supervisor -> agent 2

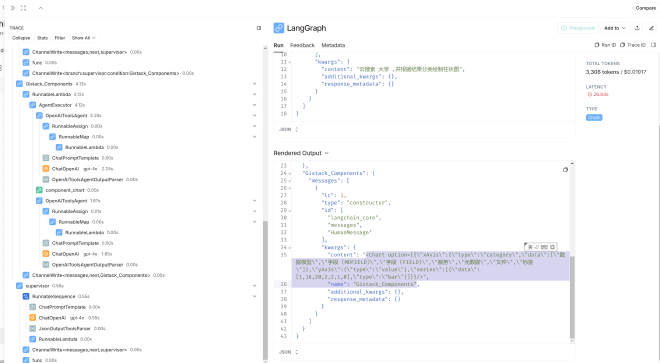

查看调用过程： langsmith

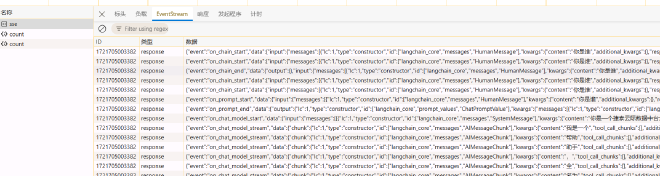

PS:当时 midwayjs 不支持流式传输（SSE）,研究了一下提供了一个可行的方案。参考https://github.com/midwayjs/midway/issues/3282#issuecomment-2252190084

前端
#

前端渲染并不想只要文字显示，要有能力来渲染出来丰富的 React 组件。

解决的方案就是大模型返回 React 组件的格式.

<Chart data={someChartData}/>
<Table data={someTableData}/>

前端提前写好或者导入模型返回的组件,如Chart,Table等

借助MDX，将模型返回内容作为MDX的文本内容，调用 MDX 的能力编译显示为页面。

说明
#

监管模式对大模型能力要求较高，当时调试国内的 llm 模型在分配任务的时候通常无法准确分配执行任务的 agent。gpt4-o 则一路顺畅。

核心代码
#

graph.ts

import { BaseMessage, HumanMessage } from "@langchain/core/messages";
import {
  ChatPromptTemplate,
  MessagesPlaceholder,
} from "@langchain/core/prompts";
import { getEnvironmentVariable } from "@langchain/core/utils/env";
import { zodToJsonSchema } from "zod-to-json-schema";

import { AgentExecutor, createOpenAIToolsAgent } from "langchain/agents";
import { Runnable, RunnableConfig } from "@langchain/core/runnables";
import {
  CompiledStateGraph,
  END,
  START,
  StateGraph,
  StateGraphArgs,
} from "@langchain/langgraph";
import { ChatOpenAI } from "@langchain/openai";
import { z } from "zod";
import { JsonOutputToolsParser } from "@langchain/core/output_parsers/openai_tools";

// @ts-ignore
import {
  blank,
  prompt_chart,
  prompt_table,
  request_metadata_list,
  cloud_search_statistics,
  request_token,
} from "./tools";
import { ILangChainConfig, ILLMConfig } from "../interface";

interface AgentStateChannels {
  messages: BaseMessage[];
  next: string;
}

const getLLM = (llmConfig?: ILLMConfig): ChatOpenAI => {
  const defaultConfig = {
    temperature: 0, // 控制生成文本的随机性，0表示最确定性的输出
    presencePenalty: 0, // 控制模型不重复已经说过的内容，0表示不施加惩罚
    frequencyPenalty: 0, // 控制模型不过度使用某些词语，0表示不施加惩罚
    topP: 0.9, // 控制生成文本的多样性，0.9表示考虑概率最高的90%的词
    streaming: true, // 启用流式输出，允许逐步接收生成的文本
  };

  if (!llmConfig) {
    const azureModel = getEnvironmentVariable(
      "AZURE_OPENAI_API_DEPLOYMENT_NAME"
    );
    if (!azureModel) {
      throw new Error("未在.env文件中找到Azure OpenAI配置");
    }
    return new ChatOpenAI({
      model: azureModel,
      ...defaultConfig,
      temperature: 0.7,
    });
  }

  const {
    model = getEnvironmentVariable("OPENAI_MODEL"),
    apiKey,
    baseUrl,
  } = llmConfig;

  return new ChatOpenAI({
    model,
    apiKey,
    ...defaultConfig,
    configuration: baseUrl ? { baseURL: baseUrl } : undefined,
  });
};

export const initGraph = async (
  config: ILangChainConfig
): Promise<CompiledStateGraph<AgentStateChannels, unknown, string>> => {
  const { llm: _llmConfig, llms: llmsConfig, system: systemConfig } = config;

  const apiHost =
    systemConfig.apiHost ?? getEnvironmentVariable("SYSTEM_APIHOST");
  const token =
    systemConfig.systemToken ?? getEnvironmentVariable("SYSTEM_TOKEN");

  // const llm_supervisor = getLLM();
  const llm_supervisor = getLLM(llmsConfig.qianwen);
  const llm = getLLM(llmsConfig.glm);

  console.log("=======================");
  console.log("model: ", llm.model);
  console.log("=======================");

  const agentStateChannels: StateGraphArgs<AgentStateChannels>["channels"] = {
    messages: {
      value: (x?: BaseMessage[], y?: BaseMessage[]) =>
        (x ?? []).concat(y ?? []),
      default: () => [],
    },
    next: {
      value: (x?: string, y?: string) => y ?? x ?? END,
      default: () => END,
    },
  };

  async function createAgent(
    llm: ChatOpenAI,
    tools: any[],
    systemPrompt: [string, string][]
  ): Promise<Runnable> {
    // console.log("=>(graph.ts:42) systemPrompt", systemPrompt);
    // Each worker node will be given a name and some tools.
    const prompt = await ChatPromptTemplate.fromMessages([
      ...systemPrompt,
      new MessagesPlaceholder("messages"),
      new MessagesPlaceholder("agent_scratchpad"),
    ]);
    const agent = await createOpenAIToolsAgent({ llm, tools, prompt });
    return new AgentExecutor({ agent, tools });
  }

  const members = ["SAMPLE_API", "SAMPLE_Components"];
  const systemPrompt =
    "你是一个全能助手。" +
    "你是负责管理以下工作人员之间对话的监督员：{members}。 " +
    "鉴于以下用户请求，请回应接下来应该行动的工作人员。 " +
    "每位工作人员将执行一个任务，并回应他们的结果和状态。 " +
    "当完成后，请回应“FINISH”。 ";

  const options = [END, ...members];

  const routeSchema = z.object({
    next: z.enum([END, ...members]).describe("下一个执行任务的工作人员"),
  });
  // console.log("=>(graph.ts:94) routeSchema", routeSchema);
  const functionDef = {
    name: "route",
    description: "选择下一个执行任务的工作人员",
    parameters: zodToJsonSchema(routeSchema),
  };
  const toolDef = {
    type: "function",
    function: functionDef,
  } as const;

  const prompt = ChatPromptTemplate.fromMessages([
    ["system", systemPrompt],
    ["user", "使用route工具来执行，不要直接响应，必须使用工具调用进行响应"],
    new MessagesPlaceholder("messages"),
    [
      "system",
      "鉴于以上对话，接下来谁应该行动？选择下一个要使用的角色？" +
        "还是我们应该结束？从以下选项中选择一个：{options}。",
    ],
  ]);

  const formattedPrompt = await prompt.partial({
    options: options.join(", "),
    members: members.join(", "),
  });

  const apiAgent = await createAgent(
    llm,
    [request_token, request_metadata_list, cloud_search_statistics],
    [
      [
        "system",
        "你是一个API调用的Agent。" +
          `你的系统域名(apiHost)是:'${apiHost}'` +
          "你可以根据用户需要，调用系统提供的各种接口来查询相关的信息。" +
          `当前系统token为:'${token}'` +
          "不要对数据进行修改和调整，我不需要你的代码示例。" +
          "你查询到的信息可以在下一步提供给其他团队工具用于进一步处理。",
      ],
    ]
  );

  const supervisorChain = formattedPrompt
    .pipe(
      llm_supervisor.bindTools([toolDef], {
        // tool_choice: "auto",
        tool_choice: { type: "function", function: { name: "route" } },
        // tool_choice: {"name": "route"},
      })
    )
    .pipe(new JsonOutputToolsParser())
    .pipe((x) => {
      return x[0].args;
    });

  const apiNode = async (
    state: AgentStateChannels,
    config?: RunnableConfig
  ) => {
    const result = await apiAgent.invoke(state, config);
    return {
      messages: [
        new HumanMessage({ content: result.output, name: "SAMPLE_API" }),
      ],
    };
  };

  console.log("prompt_table", prompt_table);
  console.log("prompt_chart", prompt_chart);
  const componentsAgent = await createAgent(
    llm,
    [blank],
    [
      [
        "system",
        "你是一个根据参数创建的React组件字符串的Agent。" +
          "你可以根据上下文的数据内容，创建一个React组件的字��串。" +
          "当需要创建组件时，你应当优先考虑采用Antd的组件库来创建。" +
          "" +
          prompt_table +
          prompt_chart +
          "我不需要你的import和export语句，我是需要代码内容，我自己会处理这些相关格式。" +
          "不要将答案中的代码声明为代码块```，你需要返回纯文本，而不是markdown格式。",
      ],
    ]
  );

  const componentsNode = async (
    state: AgentStateChannels,
    config?: RunnableConfig
  ) => {
    const result = await componentsAgent.invoke(state, config);
    return {
      messages: [
        new HumanMessage({ content: result.output, name: "SAMPLE_Components" }),
      ],
    };
  };

  // 1. Create the graph
  const workflow = new StateGraph<AgentStateChannels, unknown, string>({
    channels: agentStateChannels,
  }) // 2. Add the nodes; these will do the work
    .addNode("SAMPLE_Components", componentsNode)
    .addNode("SAMPLE_API", apiNode)
    .addNode("supervisor", supervisorChain);

  // 3. Define the edges. We will define both regular and conditional ones
  // After a worker completes, report to supervisor
  members.forEach((member) => {
    workflow.addEdge(member, "supervisor");
  });

  workflow.addConditionalEdges("supervisor", (x: AgentStateChannels) => x.next);

  workflow.addEdge(START, "supervisor");

  const graph = workflow.compile();

  return graph;
};

API Agent 例子，大差不差，请求调用系统的 api

cloud_search_statistics.ts

import { DynamicStructuredTool } from "@langchain/core/tools";
import fetch from "node-fetch";
import { z } from "zod";

const schema = z.object({
  keyword: z.string().describe("查询关键字"),
  apiHost: z.string().describe("系统地址apiHost"),
  token: z.string().describe("系统token,如果没有就调用request_token工具来获取"),
});

export const request_metadata_list = new DynamicStructuredTool({
  name: "request_metadata_list",
  description:
    "一个工具，用于根据给出的关键字查询数据的信息" +
    "如果没有系统token,就调用request_token工具来获取",
  schema: schema,
  func: async ({ keyword, apiHost, token }) => {
    const url = `${apiHost}/api/metadata/metadata/list`;
    const body = {
      datalayer: ["APP"],
      keyword,
      filedCountFlag: false,
      domainDataFlag: false,
      lableDataFlag: false,
      standardDataFlag: false,
      pg: {
        a: true,
        i: 1,
        n: 10,
        s: [
          {
            asc: false,
            key: "modified",
          },
          {
            asc: false,
            key: "created",
          },
        ],
      },
    };
    const headers = {
      "Content-Type": "application/json",
      Authorization: token,
    };
    console.log("=>(request_metadata_list.ts:18) url", url);
    try {
      const response = await fetch(url, {
        method: "POST",
        headers,
        body: JSON.stringify(body),
      });
      // console.log('_call - response:', response)
      if (response.ok) {
        const result = await response.json();
        // console.log('_call - reuslt:', result)
        if (result.code === 50007) {
          throw new Error(
            `Request failed with status code ${result.code} Token过期`
          );
        }
        return JSON.stringify(result);
      } else {
        throw new Error(`Request failed with status code ${response.status}`);
      }
    } catch (error) {
      return `Error: ${error}`;
    }
  },
});

在代码 Agent 上，一开始用的 tool 方式来实现，后面发现提示词更好用也更明确，贴一下提示词

注意这个地方 react 代码的提示词， langchain 会把 {} 包起来的地方当作变量，所有这个地方转换为了 {{}},存在大括号 {} 的问题，这些大括号会被 LangChain 识别为模板变量的标记符。你需要使用双大括号 {{ }} 来转义大括号，以确保 LangChain 不会误将其识别为模板变量标记符。

// 注意这个地方react代码的提示词， langchain会把 {} 包起来的地方当作变量，所有这个地方转换为了 {{}}
// 存在大括号 {} 的问题，这些大括号会被 LangChain 识别为模板变量的标记符。你需要使用双大括号 {{ }} 来转义大括号，以确保 LangChain 不会误将其识别为模板变量标记符。

export const prompt_chart = `你可以创建图表，图表采用Echarts，图表可以是Echarts的任何图表，如柱状图，饼图，折线图等。
下面是一个折线图的示例：
<Chart
  option={{=
    xAxis: {{
      type: 'category',
      data: ['Mon', 'Tue', 'Wed', 'Thu', 'Fri', 'Sat', 'Sun']
    }},
    yAxis: {{
      type: 'value'
    }},
    series: [
      {{
        data: [150, 230, 224, 218, 135, 147, 260],
        type: 'line'
      }}
    ]
  }}
/>

下面是一个柱状图的示例：
<Chart
  option={{
    xAxis: {{
      type: 'category',
      data: ['Mon', 'Tue', 'Wed', 'Thu', 'Fri', 'Sat', 'Sun']
    }},
    yAxis: {{
      type: 'value'
    }},
    series: [
      {{
        data: [120, 200, 150, 80, 70, 110, 130],
        type: 'bar'
      }}
    ]
  }}
/>

`;

Midway.js 调用

service.ts

// import { Config,ScopeEnum,Scope,Provide } from '@midwayjs/decorator';
import { Module, ServiceError } from "@gistack/dicode-midway-common";
import { Config } from "@midwayjs/decorator";
import { IChatContent } from "./interface";
import { initGraph } from "./langgraph/graph";
import { HumanMessage } from "@langchain/core/messages";
import { IterableReadableStream } from "@langchain/core/utils/stream";
import { StreamEvent } from "@langchain/core/tracers/log_stream";
@Module()
export class LangChainService {
  @Config("ai.langchain")
  langChainConfig;

  token: string;
  tokenExpires: number;

  async getGraphStreamEvents(
    data: IChatContent
  ): Promise<IterableReadableStream<StreamEvent>> {
    // console.log('this',this.langChainConfig);

    try {
      const graph = await initGraph(this.langChainConfig);
      const streamResults = graph.streamEvents(
        {
          messages: [
            new HumanMessage({
              content: data.content,
            }),
          ],
        },
        {
          recursionLimit: 10,
          version: "v2",
        }
      );
      return streamResults;
    } catch (error) {
      console.error(error);
      throw new ServiceError(error.message);
    }
  }
}

controller.ts

import {
  BaseController,
  StreamMiddleware,
} from "@gistack/dicode-midway-common";
import { Body, Controller, Inject, Post } from "@midwayjs/decorator";
import { ApiBody, ApiOperation, ApiTags } from "@midwayjs/swagger";
import "dotenv/config";
import { IChatContent } from "./interface";
import { LangChainService } from "./service";

@ApiTags(["langchain"])
@Controller("/dicode/api/ai/langchain", { middleware: [StreamMiddleware] })
export class LangChainServiceController extends BaseController {
  @Inject()
  service: LangChainService;

  @Post("/chat")
  @ApiOperation({
    summary: "langgraph智能对话",
  })
  @ApiBody({
    schema: {
      type: "object",
      properties: {
        content: { type: "string" },
      },
      required: ["content"],
      example: {
        content: "你能干什么，下一步调用工具直接结束",
      },
    },
  })
  async chat(@Body() data: IChatContent) {
    // console.log('chat - data:', data)
    // console.log('chat - data:', data.content)
    const streamResults = await this.service.getGraphStreamEvents(data);
    try {
      for await (const output of streamResults) {
        // console.log("-----\n");
        // const result = JSON.stringify(output);
        // console.log(result);
        this.ctx.sse.send(output);
        // console.log("-----\n");
      }
      // console.log("----close----" + new Date().toLocaleTimeString());
      this.ctx.sse.close(); // 结束连接
    } catch (error) {
      console.error("Stream processing error:", error);
      this.ctx.sse.close(); // 出错时关闭SSE连接
    }
  }
}

浏览器接口请求结果： SSE 形式响应

前端根据相应内容拼接叠加就可以实现了。

实现方法 #

后端 #

前端 #

说明 #

核心代码 #

实现方法
#

后端
#

前端
#

说明
#

核心代码
#
